产品概述：

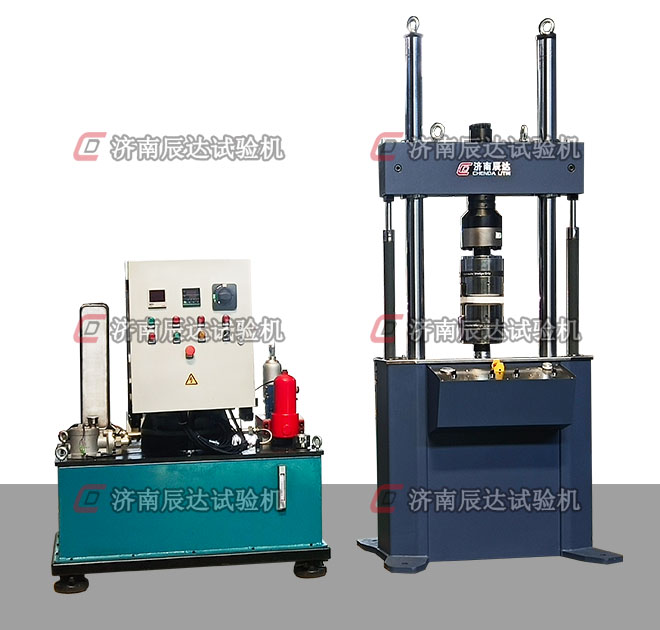

PWS-100微机控制电液伺服动静万能（疲劳）试验机（以下简称试验机）由主机（含伺服作动器）、分油站、电液伺服控制器、油水冷却器、计算机与软件、管路系统等组成，可应用于各类材料、结构件、部件的动态性能、疲劳以及静态力学性能试验。可以进行拉伸、压缩、动态低周疲劳、程控疲劳、断裂力学以及静态的恒变形、恒负荷控制和各种力学性能试验。配上相应的附件，可以进行疲劳裂纹扩展，模拟实际工况，以及高低温力学性能试验。
PWS系列动静万能试验机是航天、航空、交通、冶金、科研院所和大中院校等进行动态测试的理想设备。
本试验机主要满足GB/T25917-2010及JB9397-2013相关标准标准中关于力学试验的检测。试验机特点是可以实现较小负荷、高频率、低消耗，从而缩短试验时间，降低试验费用。
试验机用于进行测定金属、合金材料及其构件（如操作关节、固接件、螺旋运动件等）在室温或高低温状态下的拉伸、压缩或拉压交变负荷的疲劳特性、疲劳寿命、预制裂纹及裂纹扩展试验。动态疲劳试验机在配备相应试验夹具后，可进行正弦载荷下的三点弯曲试验、四点弯曲试验、薄板材拉伸试验、厚板材拉伸试验、强化钢条拉伸试验、链条拉伸试验、固接件试验、连杆动态疲劳试验等。
主要技术参数及规格
|
序号 |
技术名称 |
技术参数 |
|
1 |
最大试验空间 |
800×540mm |
|
2 |
工作台有效高度 |
900 mm |
|
4 |
最大静态试验力 |
100kN |
|
5 |
最大动态试验力 |
+/-100kN |
|
6 |
试验力测量范围 |
2-100% |
|
7 |
试验力示值相对误差 |
±1% |
|
8 |
试验力动态示值波动度 |
2% |
|
9 |
位移示值精度 |
±0.5% FS |
|
10 |
位移传感器量程 |
150 mm |
|
11 |
受力同轴度 |
优于5% |
|
12 |
作动器行程 |
±75mm |
|
13 |
伺服阀级别 |
2级 |
|
14 |
液压夹头压力 |
21MPa |
|
18 |
作动器频率范围 |
0.01-50Hz |
|
19 |
试验波形 |
正弦波、三角波、方波、组合波 |
|
20 |
作动器振幅范围 |
±2-±60 mm |
|
22 |
圆试样钳口夹持范围 |
φ5-19mm |
|
23 |
扁试样钳口夹持范围 |
0-20 mm |
|
24 |
压盘直径 |
φ100 mm |
|
25 |
外形尺寸（长×宽×高） |
1010×720×2900 mm |
|
26 |
电源 |
三相380V,50HZ |
|
27 |
总功率 |
32.5kW |
|
28 |
整机重量 |
约2000kg |
